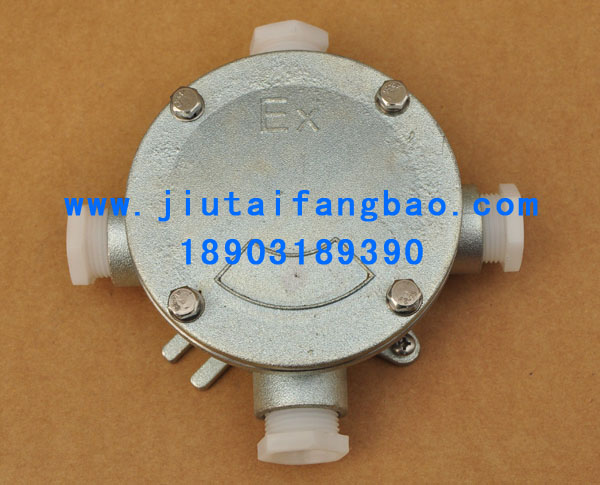

简介
适用于爆炸性气体环境1区、2区；
适用于可燃性粉尘环境20区、21区、22区；
适用于ⅡA、ⅡB、ⅡC、级爆炸性气体环境；
适用于温度组为T1~T6的环境；
适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。
订货须知
引入螺纹型式为管螺纹，也可根据客户要求制定；
常规供货时，吊盖引入口与壳体引入口螺纹规格一致，如有特殊要求订货时请注明；
订货时，请在型号后明确注明所需产品的防爆型式。
例:
1.若需订购防爆接线盒，引入口规格为?"、二平、ⅡC级产品，则订货型号为“AH-G1?二平（ⅡC）";
2.若需订购防爆接线盒，引入口规格为G3/4"、三吊、增安型产品，则订货型号为“AHG3/4三吊（e）；
3.若需订购粉尘防爆接线盒，引入口规格为G1/2"、四平，则订货型号为“AH-DIP-G1/2四平
”
产品特点
外壳采用铝盒金高压铸造成型，表面经抛丸后粉末静电喷塑；
引入口具有很多种方式及规格，满足现场各种布线需要；
防扭转专用接线端子，安全可靠，接线方便；
引入口螺纹形式常规为管螺纹，也可根据要求加工成公制螺纹或MPT螺纹；
钢管或电缆布线。
技术参数
执行标准：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079-0、IEC60079-7、
IEC61241-1-1
额定电压：AC 380V
额定电流：20A
防爆标志：ExdⅡBT6 ExdⅡT6 ExeⅡT6
DIP A20TA,T6
防护等级：IP54 IP65
IP65 IP65
防护等级：WF1
引入口规格
|
适用电缆外径（mm）
|
外形尺寸(mm)
|
A
|
B
|
C
|
D
|
G1/2"
|
Ф6-Ф10
|
136
|
102
|
63
|
82
|
G3/4"
|
Ф9-Ф10
|
136
|
102
|
63
|
82
|
| G1"
|
Ф11-Ф18
|
136
|
102
|
73
|
-
|
G1/2"
|
Ф6-Ф10
|
154
|
114
|
85
|
112
|
G3/4"
|
Ф9-Ф10
|
154
|
114
|
85
|
112
|
G1"
|
Ф11-Ф18
|
154
|
114
|
85
|
-
|
G12/4"
|
Ф14-Ф25
|
164
|
116
|
94
|
-
|
G12/2"
|
Ф17-Ф28
|
164
|
116
|
94
|
-
|
G2"
|
Ф25-Ф38
|
187
|
130
|
109
|
-
|
G1/2"
|
Ф6-Ф10
|
124
|
110
|
55
|
75
|
G3/4"
|
Ф9-Ф14
|
124
|
110
|
55
|
75
|
G1"
|
Ф11-Ф18
|
136
|
102
|
75
|
-
|
G1/2"
|
Ф6-Ф10
|
124
|
110
|
55
|
75
|
G3/4"
|
Ф9-Ф14
|
124
|
110
|
55
|
75
|
G1"
|
Ф11-Ф18
|
136
|
102
|
75
|
-
|
G3/4"
|
Ф9-Ф14
|
|
|
|
|
